Ingenjörsprojekt - exempel

Sprinklertank D10m_H10m med falsade ribbor i 3 tjocklekar
Mjukvaror:

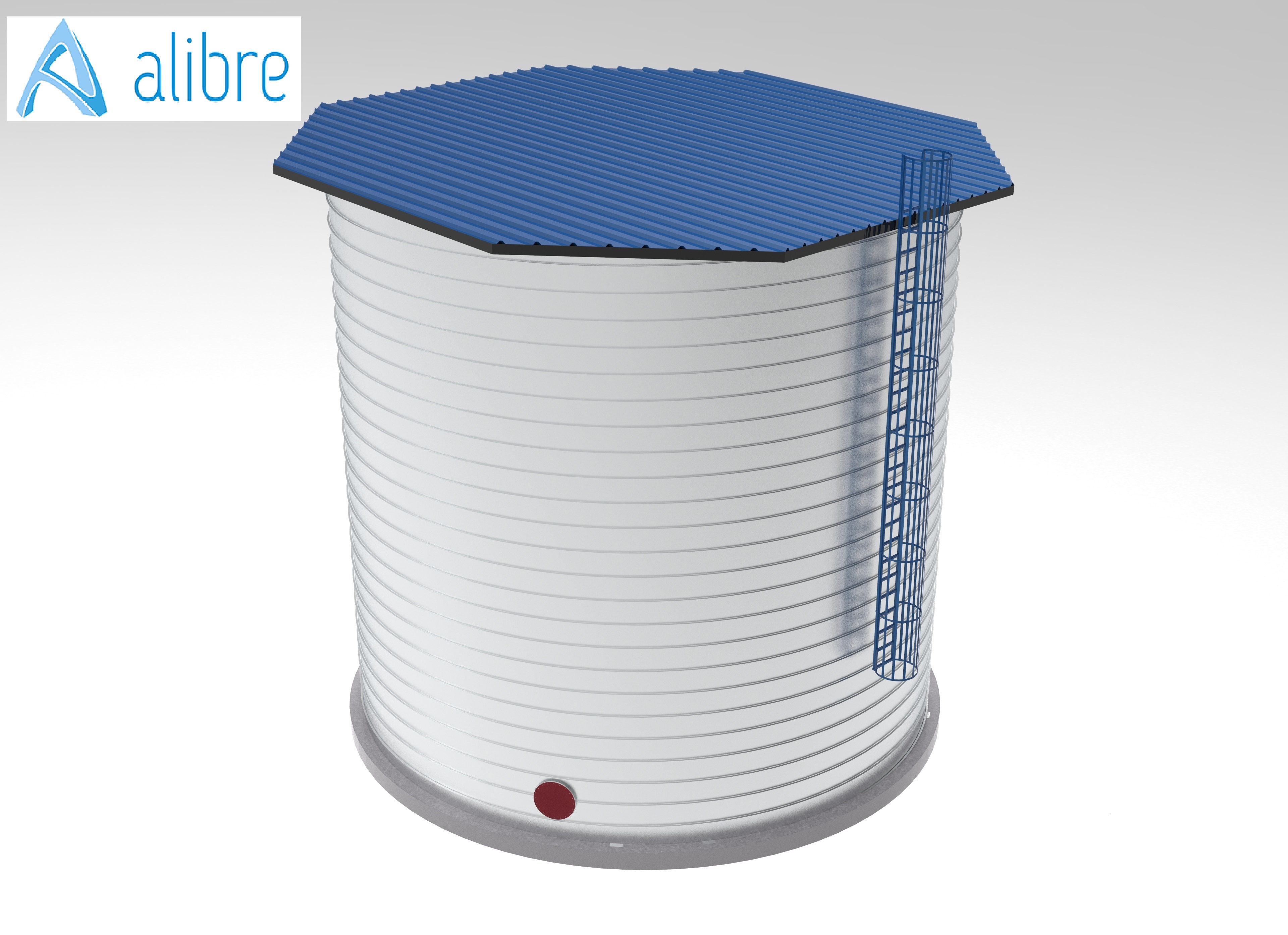

CAD-modell i Alibre
Preprocessing i Presys NISA
Analys i Strand7
Axis VM i analys av pumphus samt fundament
Projektet:

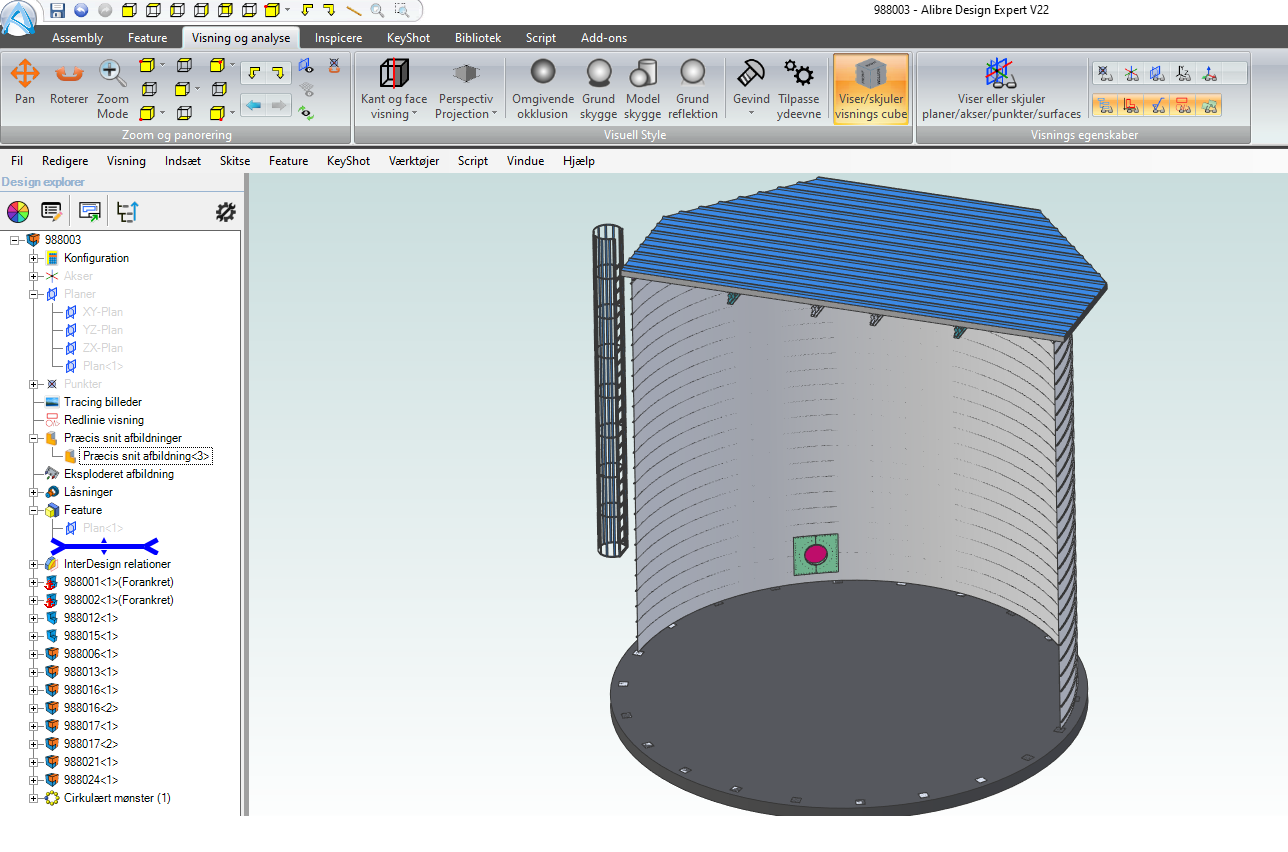

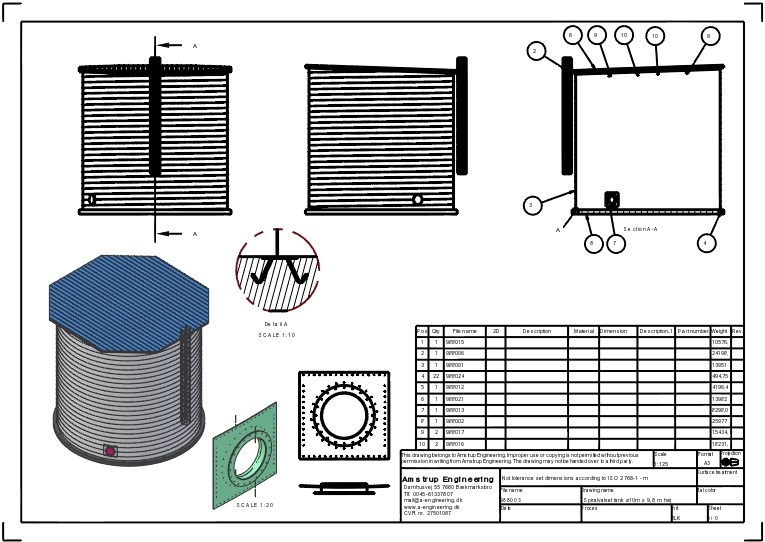

CAD-modell i Alibre
Analys av sprinklertank enligt EC1993-1-6:2007 och EKS11
Analys av pumphuset
Analys och optimering av fundamentet

FEM-modell byggd med ca 800000 linjära skalelement samt balkelement och stela länkar

Modellen byggs i Presys NISA

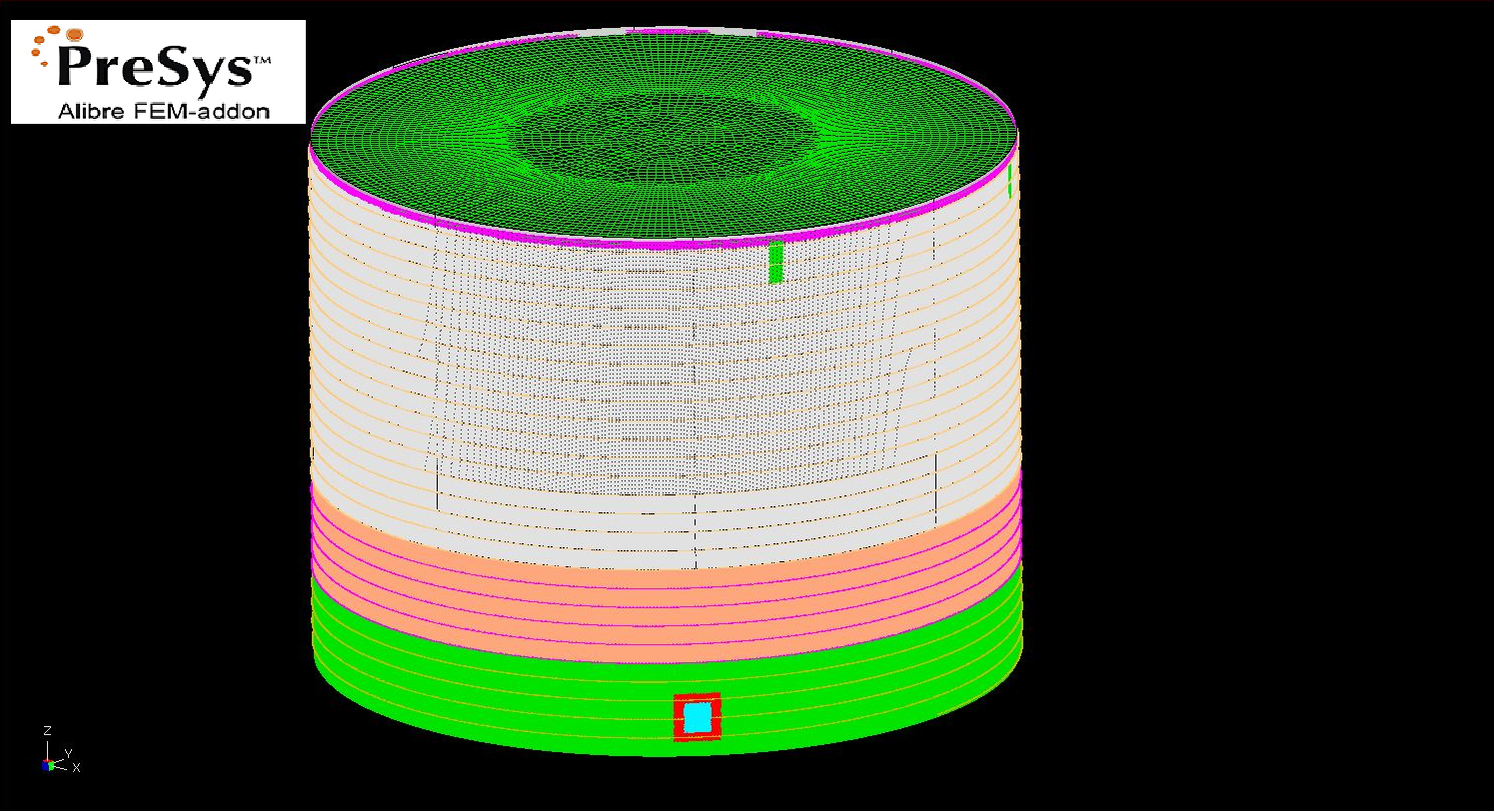

FEM-modell av sprinklertank, tjockleksplot

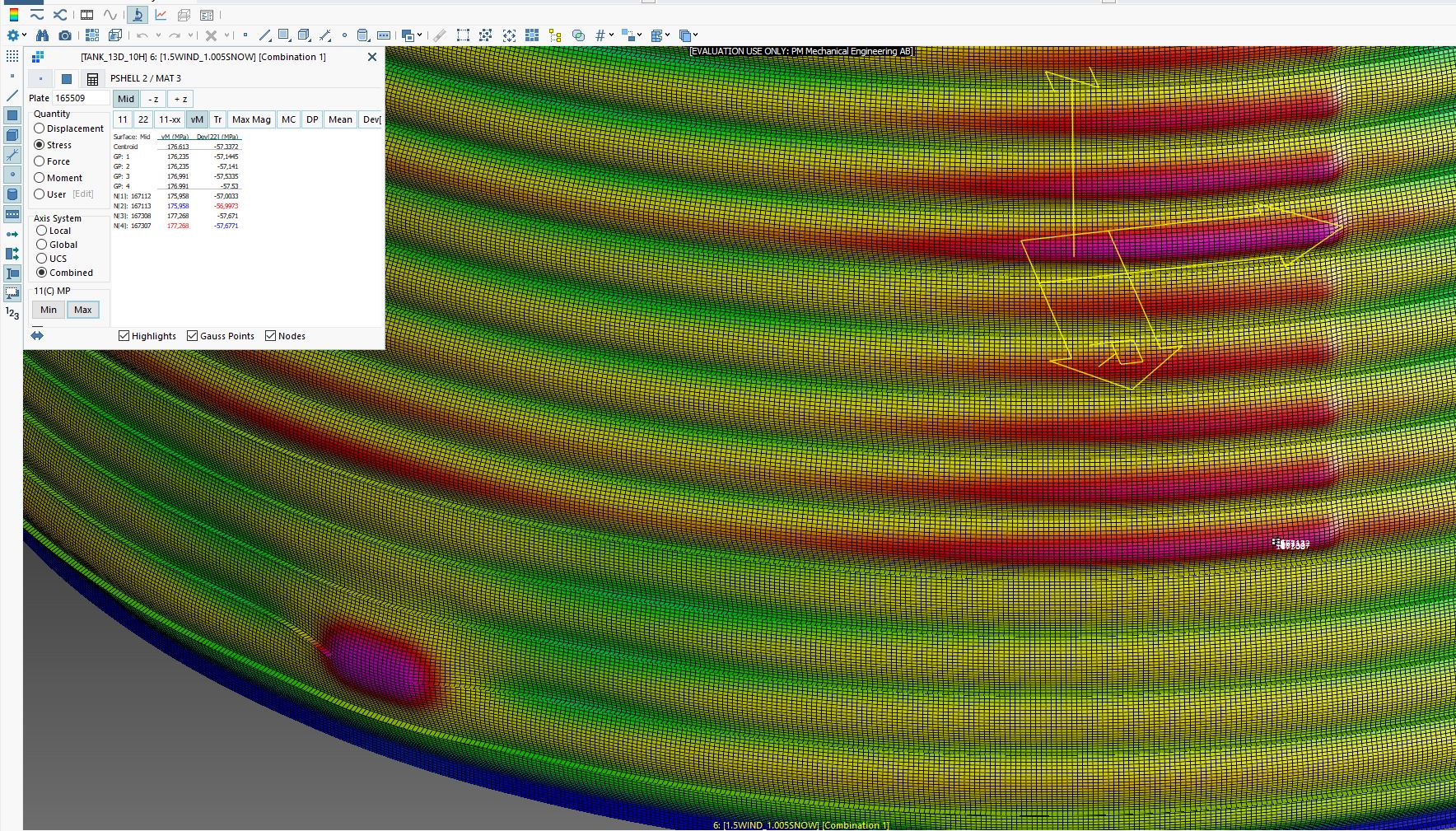

Linjär statisk analys_von Mises _Gausspunkter samt nodspänningar

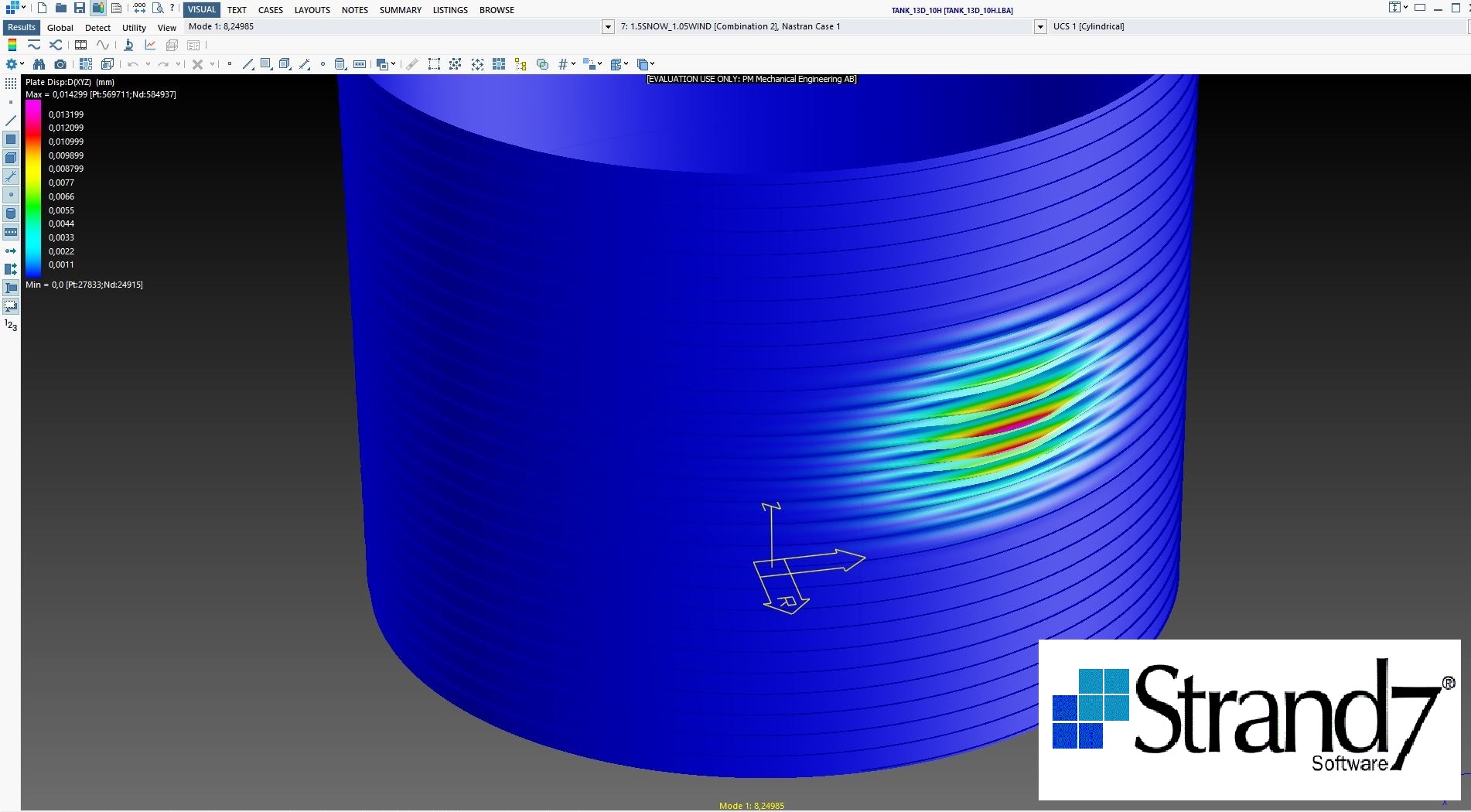

Linjör bucklingsanalys full tank med lastkombinationer enligt EKS11

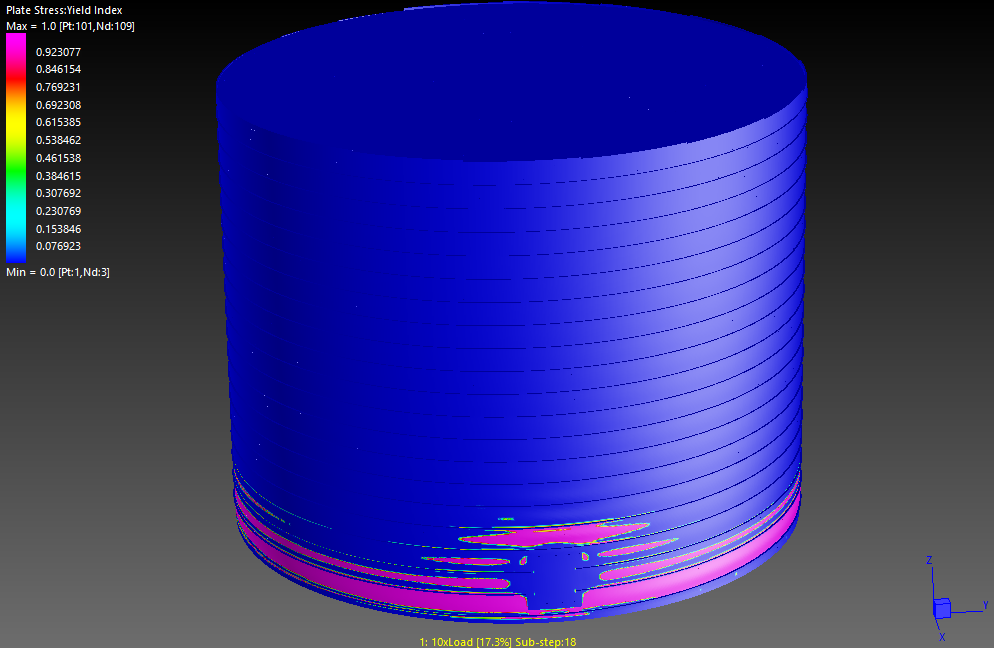

GMNA-olinjär analys, Yield Index plasticering

Radiella vs vertikala deformationer i GMNA olinjär analys

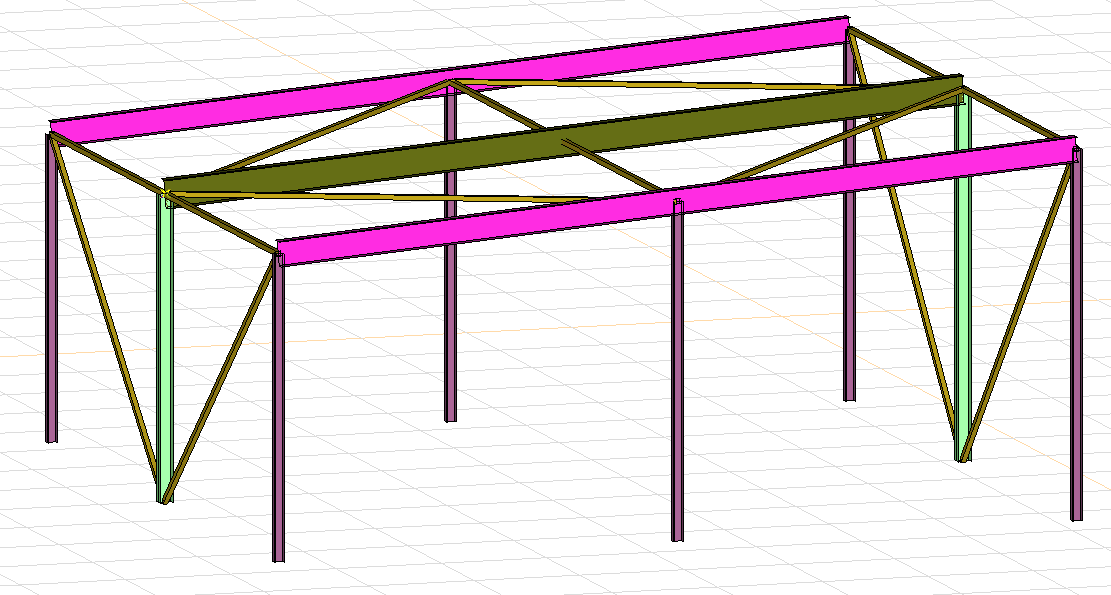

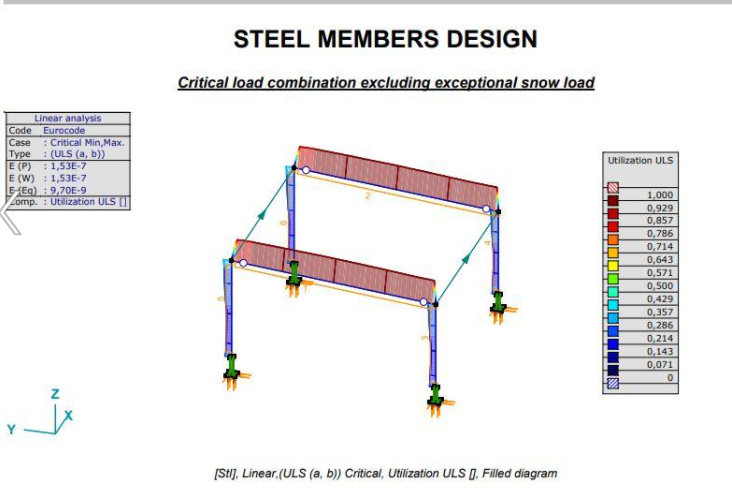

Analys av pumphus till sprinklertank i
Axis VM

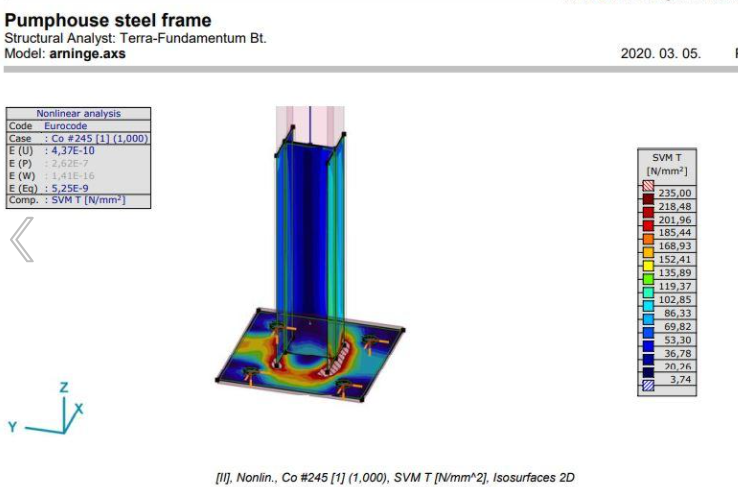

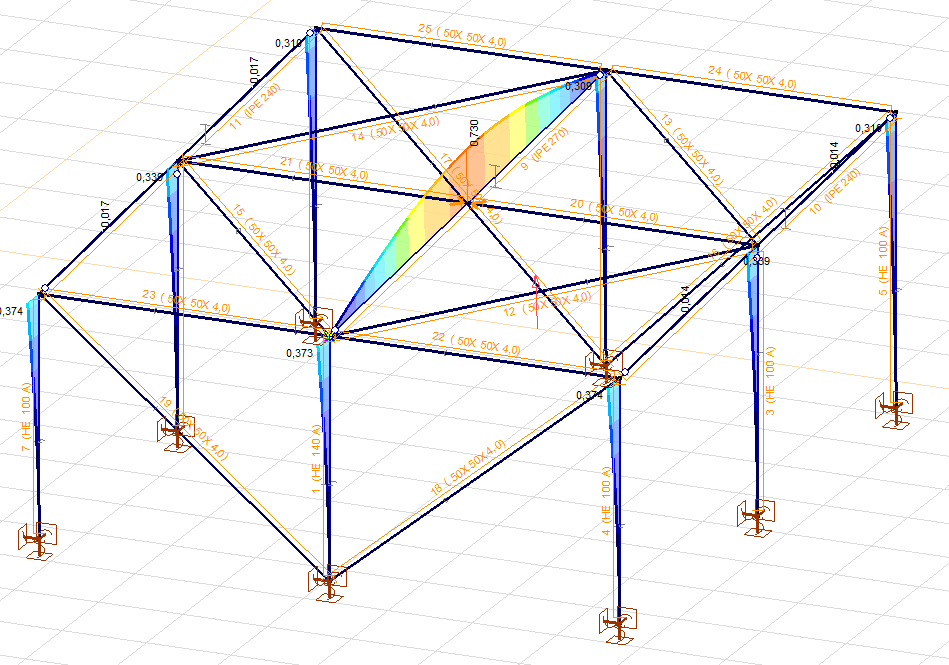

Olinjär analys av mest belastad pelare i Axis VM

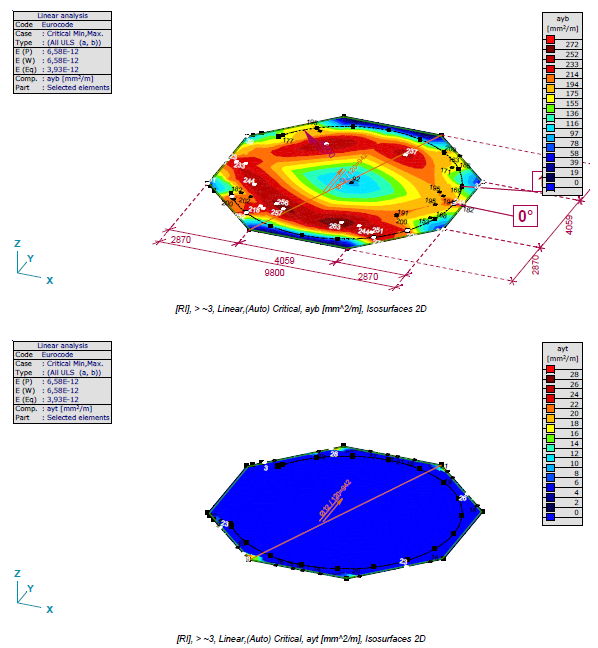

Analys av armerat betongfundament till sprinklertank i Axis VM
