Projekt midjeledstyrd underjordisk truck med åkbar kran och teleskopiska stödben
Mjukvaror:

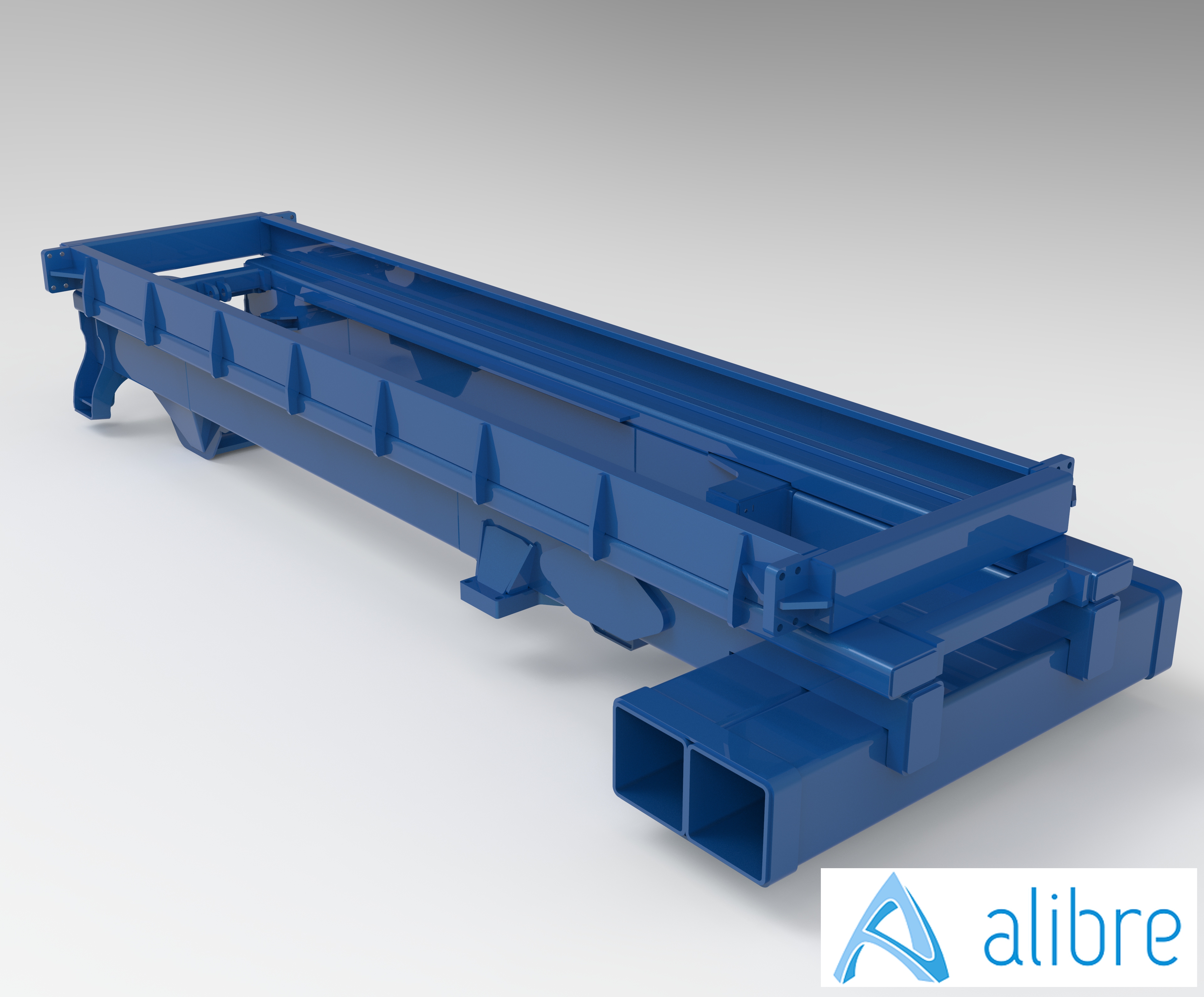

Konstruktion: CAD-modell i Alibre
Analys: Presys NISA
FEM-modell med ca 650.000 element och 12 lastfall
Statisk och utmattningsanalys av helmaskin enligt IIW samt PHB

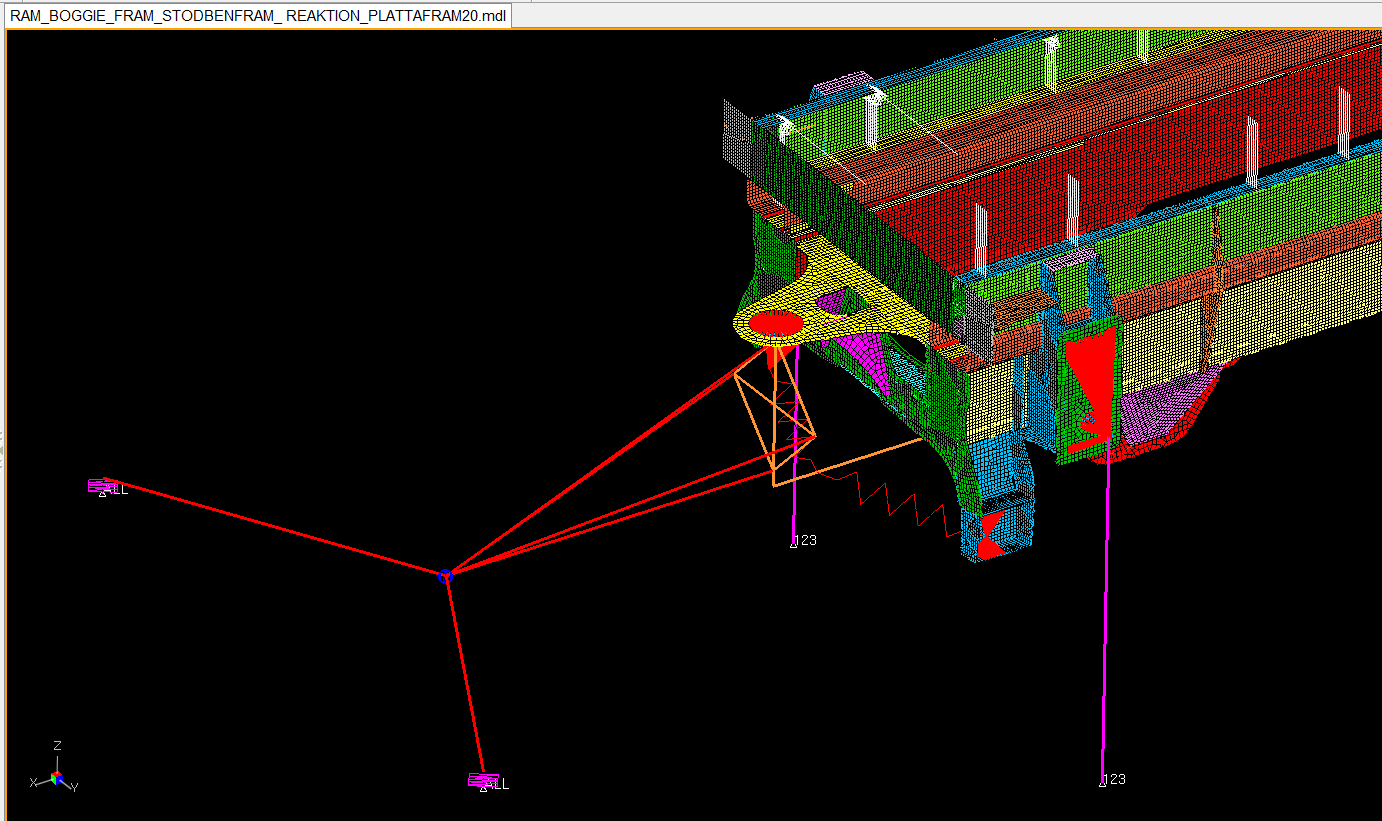

FEM-modell helmaskin där främre ramen modellerades med balk och fjäderelement samt lumpade massor

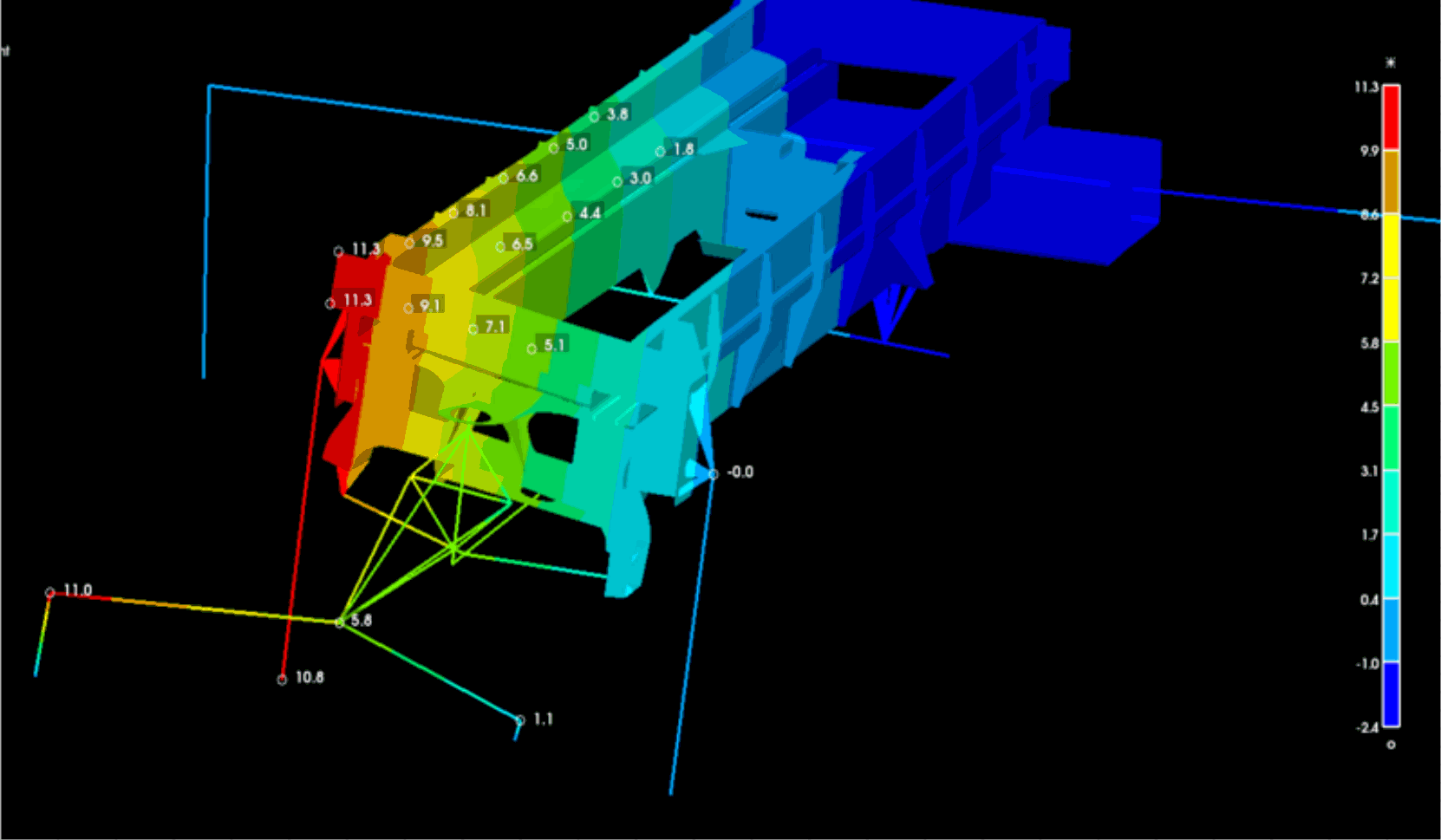

FEM-modellen av maskinen med balkelementens tvärsnitt visualiseras i deras maxläge Åkbara kranlasterna pålagda som nodkrafter. Kranen analyserad i Axis VM i separat modell för att beräkna rälskrafterna

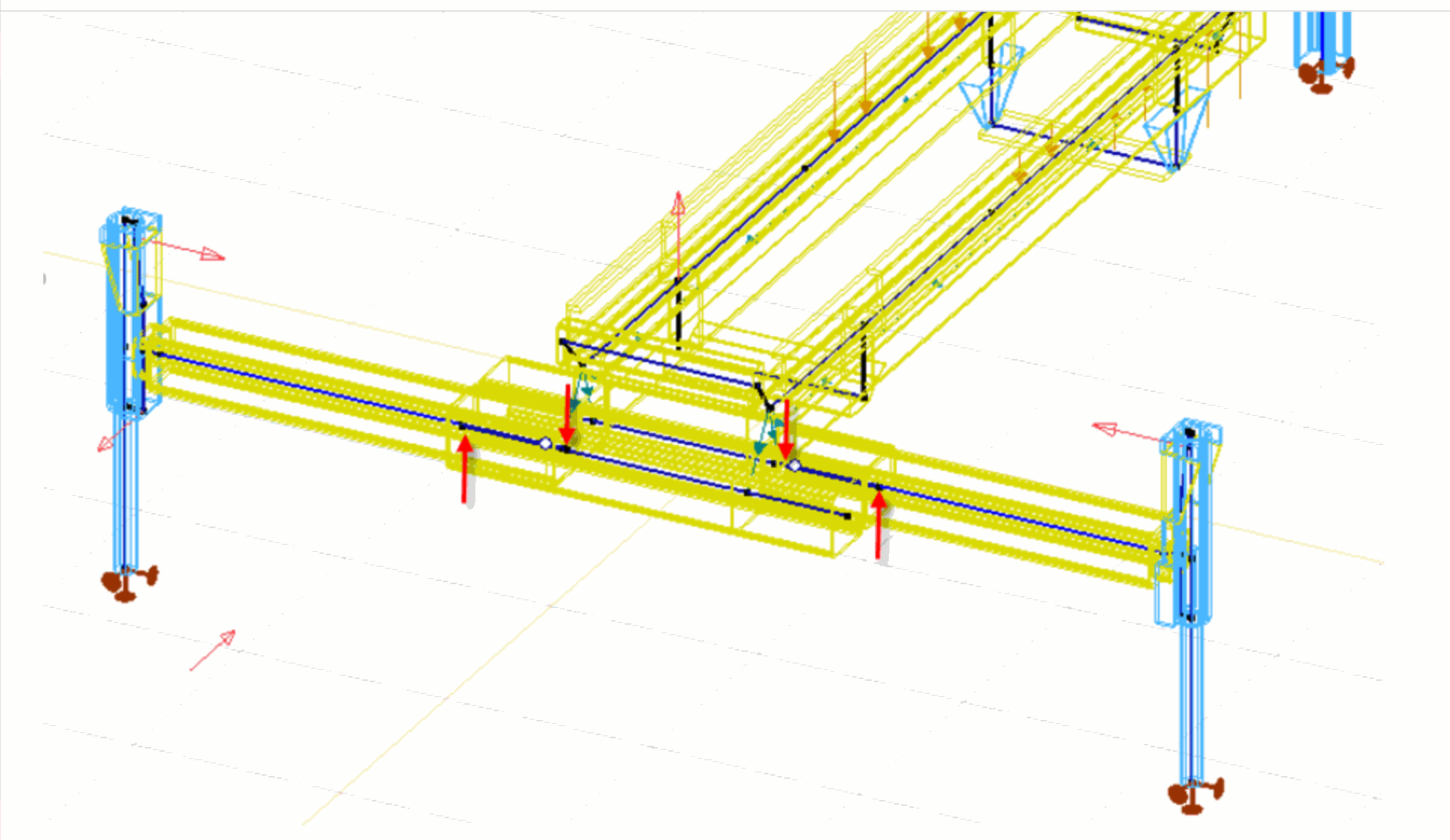

FEM-modell bestående av balkelement för att beräkna reaktion samt krankrafterna
